연속지적도를 다운받았는데 어떻게 활용할까. shp를 dxf로 변환하여 땅(대지)정리하기. shp2dxf



STEP1) 해당 지역의 연속지적도를 다운받아줍니다.

           '도'단위 보다는 '시,군'의 작은 행정구역의 지적도를 받는 것을 추천드립니다.

           파일이 엄청 커서 그런지 변환하는데 시간이 오래걸립니다.



http://data.nsdi.go.kr/dataset

데이터셋 - 오픈마켓



STEP2) QGI를 사용하는 방법이 있으나 shp2dxf 프로그램을 사용하여 변환하는게

           더욱 편리하다 생각되므로  shp2dxf.exe를 다운받아 변환합니다.

shp2dxf.exe

0.44MB

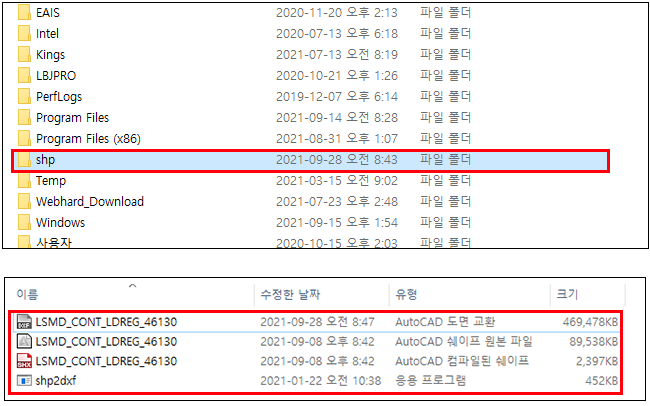

STEP3) 다운받은 지적도와 shp2dxf파일을 C드라이브에 SHP폴더를 만들어 넣어줍니다.

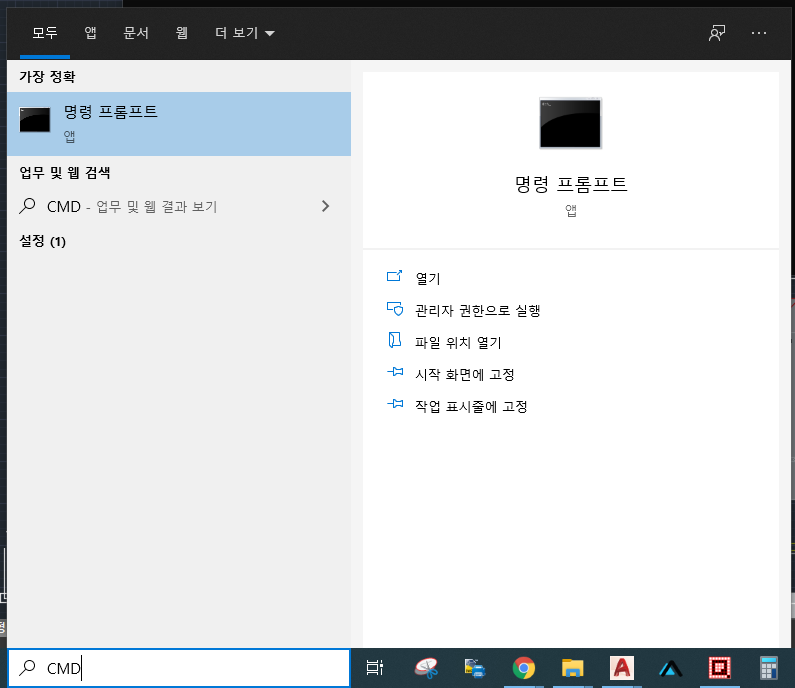

STEP4) 윈도우 검색창에 CMD를 검색해서 명령 프롬프트를 실행시킵니다.



STEP5) 명령 프롬프트창에 다음과 같이 입력하여 shp2dxf 파일을 실행시킵니다.



① cd.. 입력 cd.. 입력 두번하여 c드라이브로 진입합니다.

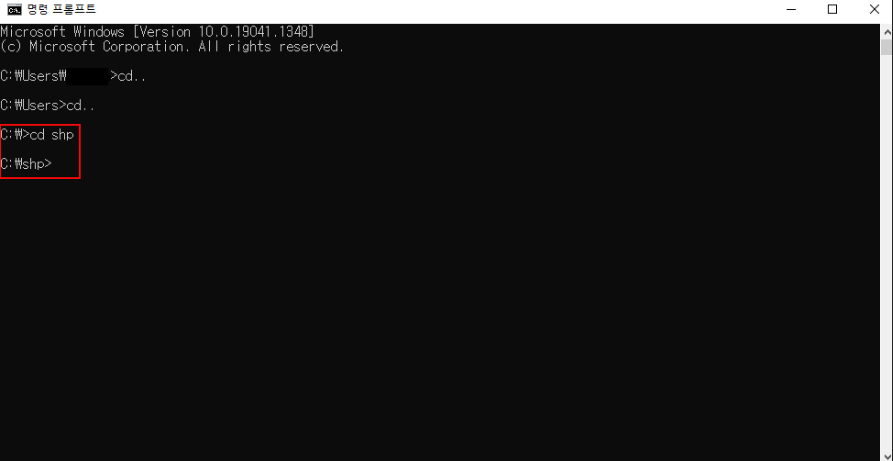

② cd shp를 입력하여 shp폴더로 진입합니다.

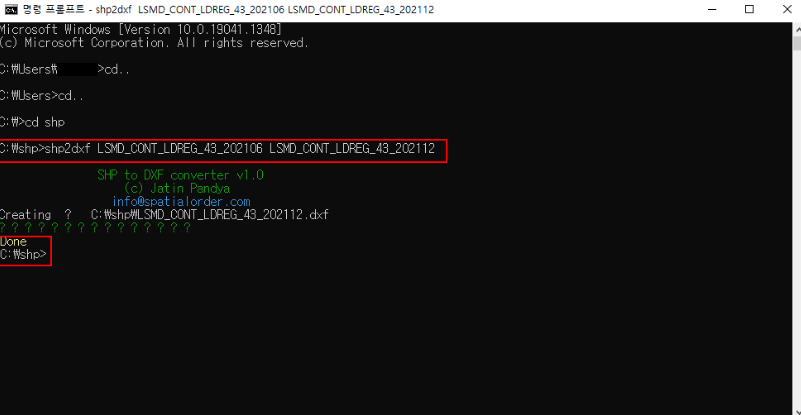

③ shp2dxf 다운받은shp파일이름 저장할파일이름 입력합니다.

다운받은shp파일이름은  *.shp 파일의 이름의 *부분을 입력! 저장할파일이름은 *.dxf로 변환될 파일 이름*부분을 입력!

④ done이 뜨면 dxf로 변환완료되었습니다.



STEP6) dxf파일을 열어 dwg로 변환후 사용하시면 됩니다.





Q: dxf, dwg 변환까지 완료했는데 해당 파일에 지번이 보이지 않으면 어떻게 해야하죠?

A: 리습을 활용하여 지번을 보이게 해보자 (클릭)
